Автономное водоснабжение загородного дома

С каждым годом все больше жителей России, имеющих загородный дом, решают проблему водоснабжения комплексно, не ограничиваясь только рытьем колодца на участке или бурением скважины на воду.
И вместе с тем, как не была бы комплексно решена проблема водоснабжения, основой являются первичные источники воды – колодцы, скважины, каптажные камеры у родников и, если повезет, то – сельская или городская магистраль водоснабжения.

Не будем подробно останавливаться на магистральных трубопроводах подачи воды в жилые массивы городов или сел. Вода в них проходит необходимую технологию подготовки для потребления. К таким магистралям подключаются и пользуются – качество воды гарантировано.

Колодец

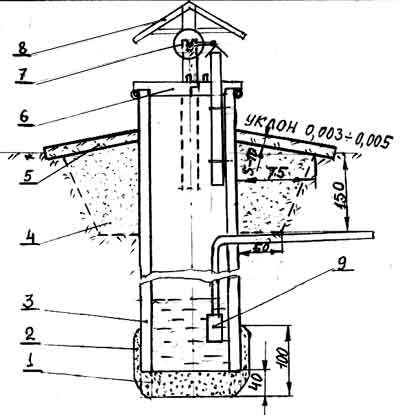

рисунок 1 (устройство шахтного колодца)Чаще всего в селах и на дачных участках роют колодцы. Глубина такого колодца обычно составляет 15-25 метров и крайне редко превышает 40 метров. Это так называемые шахтные колодцы. Роется шахта в виде строго вертикальной ямы, которая изнутри облицовывается. Облицовка – это и есть ствол колодца. Материалом для облицовки шахты колодца обычно служит либо дерево, либо бетонные кольца. Также в некоторых случаях используется камень или кирпич. В самом низу шахты обустраивается водоприемная часть. Ее глубина составляет около 1 метра. Если предполагается, что расход воды из колодца будет большой, то водоприемную часть делают глубиной 2-2,5 метра. В водоприемной части колодца устраивают также донный и боковой фильтры.
Верхняя (надземная) часть колодца – оголовок, обустраивается так, что бы между грунтом и срубом или бетонными кольцами в колодец не попадала верховая вода или грязь. Для этого вокруг сруба насыпают сырую глину и плотно утрамбовывают ее. Поверх утрамбованной глины сооружают отмостки из бетона.
1) Донный фильтр (мелкий гравий или крупнозернистый песок)
2) Боковой фильтр (песок)
3) Ствол шахтного колодца (дерево, бетон, камень, кирпич)
4) Гидроизоляция (глиняная забивка)
5) Отмостки (бетон, асфальт)
6) Крышка
7) Ворот
8) Навес
9) Насос

Скважина

рисунок 2 Другим первичным источником воды могут служить скважины. Скважины выполняются путем бурения на глубину до водоносного слоя (от 10 до 50 метров). Скважину можно бурить как на территории будущего дома, так и вне его. Если в доме планируется подвал или цокольный этаж, то скважина в подвале – это во многих аспектах скорее плюс, чем минус для всей системы водоснабжения дома.
Во – первых: доступ к скважине возможен только хозяевам дома.
Во – вторых: протяженность подводящих труб от скважины до системы водоснабжения дома минимальна.
В – третьих: оголовок скважины защищен от внешних воздействий окружающей среды (пыль, гряз, дождь, снег и т.д.)

Единственный недостаток – это возможность залива скважины при прорыве сточных вод в подвал. Для предотвращения такой ситуации рекомендуется сделать оголовье скважины повыше над уровнем пола и тщательнее выполнить забивку глиной вокруг оголовка скважины. Дренаж для удаления воды из подвала также должен быть выполнен так, что бы уровень возможного затопления был не выше уровня горловины скважины.







Родник

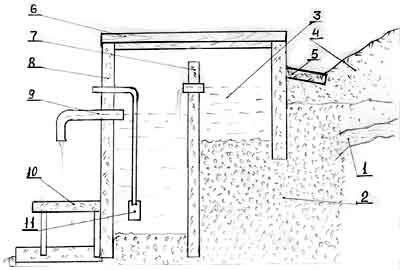

Рисунок 3 (Вариант устройства каптажной камеры) Не менее популярным источником воды для автономного водоснабжения загородного дома служит родник. Для сбора воды из родника устраивают каптажные камеры. Примерный вариант обустройства каптажной камеры представлен на рис.3

1) Родник (ключ)
2) Гравийно – песчаная забивка (фильтр)
3) Приемная камера
4) Глиняная забивка
5) Отмостки (бетон, гравий, асфальт)
6) Крышка
7) Переливная стенка
8) Стенка каптажной камеры
9) Переливная труба (слив для потребления)
10) Подставка под емкость (например, ведро)
11) Насос

Родниковая или ключевая вода обладает высокими питьевыми качествами и, как правило, не нуждается в дополнительной очистке. Но в весенние месяцы при разливе вешних вод, могут возникать ситуации, приводящие к затоплению родников. Похожие проблемы могут возникнуть и в осенний период из за дождливой погоды. Что бы этого не случилось и обустраиваются каптажные камеры.

Большинство родников выходят на поверхность на склонах оврагов и берегов рек. Это относится к варианту, изображенному на рисунке.

Сначала обустраивается приемная камера (3). Поступление воды из родника (1) в приемную камеру (3) происходит через фильтр (2). При этом вода очищается и заполняет приемную камеру до уровня переливного отверстия. Из переливного отверстия происходит заполнение расходной части каптажной камеры. Из этой части системы расходуется вода, как емкостями (ведрами) из сливной трубы (9), так и с помощью насоса (11).
Для того, что бы поверхностные воды не попадали в приемную камеру, сверху гравийно – песчаную забивку покрывают слоем глины, а вокруг камеры обустраивают отмостку (5).

Водоснабжение : Автономное водоснабжение загородного дома

Выше перечисленные первичные источники воды – колодцы, скважины и родники, требуют ухода за собой. Они могут заиливаться, засоряться, обваливаться, а их вода может смешиваться с верховой водой. В таких случаях колодцы и родники очищают от мусора и ила, а затем обеззараживают с помощью хлорной извести. Скважины также обрабатывают хлорной известью, а затем несколько раз выкачивают из приемной части этих источников воду. После этого воду необходимо проверить в санэпидемстанции на ее пригодность для питья.

Имея в наличии первичный источник воды, казалось бы, можно этим и ограничиться. Но доставлять воду для хозяйственных нужд, питья, гигиенических процедур, ведрами, не совсем удобно. Не правда ли? Для современного загородного дома неотъемлемой частью его благоустройства является система автономного водоснабжения. (Рис.4)

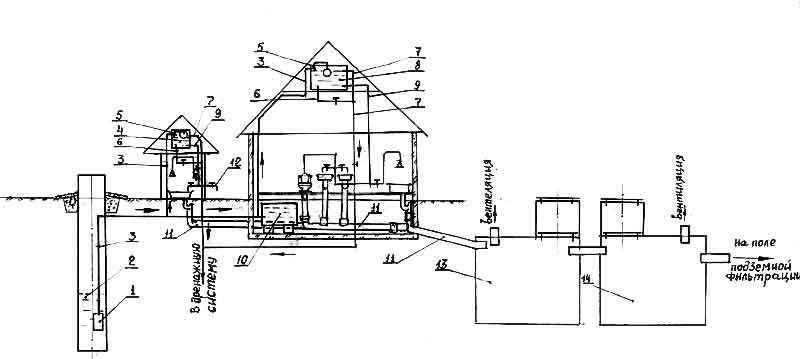

Рисунок 4 (Автономное водоснабжение загородного дома) 1) Насос
2) Первичный источник воды
3) Вводная труба
4) Емкость воды для летней кухни, бани, полива сада и огорода
5) Поплавковый клапан
6) Сливная труба
7) Переливная труба
8) Основной водонапорный бак
9) Отводящая труба
10) Гидропневматический бак
11) Канализация
12) Поливочный кран
13) Септик
14) Фильтрующий колодец

К элементам такой системы относятся:

• Насосная установка (1), которая качает воду из первичного источника (2)
• Ввод – труба (3), по которой от насосной установки вода подается в дом, к водонапорным бакам (4, 8)
• Водонапорный бак (8) – обычно емкостью около 300 литров,
устанавливается над вводом в доме на высоте, достаточной для создания необходимого напора воды в системе водопровода в доме. Водонапорный бак оборудуют вводной тубой (3) с поплавковым клапаном (5), который перекрывает подачу воды при наполнении бака до максимально допустимого уровня. По отводящей трубе (9) из водонапорного бака вода поступает в систему водопровода. Также в водонапорном баке монтируют и переливную трубу (7). По ней вода сливается, если по каким то причинам откажет переливной клапан в вводной трубе (3). Необходима в баке и сливная труба (6) с краном, которая крепится к донной части бака. С ее помощью можно опорожнить бак при его очистке. Зачастую сливная и переливная труба соединяются в одну.

В качестве альтернативы вместо водонапорного бака может устанавливаться гидропневматический бак (10). Такая конструкция удобна тем, что бак может быть установлен либо в подвале, либо на первом этаже дома. Единственный недостаток гидропневматического бака – необходимость электричества для его бесперебойной работы. Отводящая труба должна быть оснащена перекрывающим краном на случай проведения ремонта оконечных кранов (мойки, раковины, ванны и т.д.)

Трубы в системе водоснабжения могут быть как традиционные – металлические, стальные или чугунные, так и более современные и надежные – медные, пластиковые или металлопластиковые. Пластиковые и металлопластиковые трубы менее подвержены разрушению при замерзании в них воды.

Прокладка труб осуществляется таким образом, что бы в случае необходимости при всех открытых кранах вся вода из системы могла свободно вытечь самотеком. Для этого уклон при прокладке труб в сторону слива должен составлять не менее 0,003%. Водопроводную сеть лучше устраивать открытой (с точки зрения обслуживания). В случае обеззараживания воды в колодце, скважине или каптажной камере применяют специальные хлорпатроны, например, марки ДТСГК – 250, 500 или 1000 куб. см. Продолжительность их действия около одного месяца. Автономное водоснабжение не может считаться полным без канализации. Система канализации включает в себя внутренние (11) и наружные сети канализационных трубопроводов, септик (13), фильтрующий колодец (14) и поле подземной фильтрации.

Сточные воды из унитазов, ванн и раковин по внутренним и наружным трубам канализации выводятся самотеком. Для этого уклон канализационных труб в сторону септика должен быть не менее 0,008%. Глубина заложения канализационных труб наружной сети должна быть такой, что бы трубы не промерзали в морозные зимы. Например, в Московском регионе глубина промерзания может составлять до 110 см.

Сточные бытовые воды обычно загрязнены остатками пищи, фикалиями, стоками из ванн. Сточные воды в системах очистки должны быть сначала осветлены, т.е. отстояться в отстойниках – септиках (13). Затем, в этих же септиках осадки перерабатываются анаэробными бактериями в растворимые минеральные и газообразные летучие вещества. Небольшая часть осаждается на дне септика в виде ила. Ил из септика удаляется примерно один раз в год. Из септика осветленные стоки поступают в фильтрующий колодец, который выполняется с водонепроницаемыми стенками и дном. В таком колодце происходит дополнительная очистка стоков и, затем, остатки подаются на поле подземной фильтрации.
